Peu de projets de bricolage rencontrent un problème plus rapidement que le remplacement d’une charnière de porte. Vous dévissez la vieille quincaillerie qui grince, vous vous dirigez vers la quincaillerie, prenez un paquet qui semble « à peu près correct » et rentrez chez vous pour constater que les trous de vis ne sont pas alignés, que les coins ne correspondent pas à la mortaise ou que la porte ne se ferme tout simplement pas.
Il est courant de supposer que le matériel est standardisé. Bien qu’il existe des normes industrielles que suivent les fabricants, la réponse courte à la question est non : les charnières de porte extérieure ne sont pas universelles.
Si vous remplacez une charnière sur une porte d'entrée résidentielle ou si vous spécifiez une charnière de porte de bâtiment commercial pour une entrée à fort trafic, il est crucial de comprendre les variables spécifiques. Une charnière qui s'adapte physiquement peut ne pas être adaptée au poids de la porte, et une charnière qui semble robuste peut se corroder en quelques mois si elle est choisie pour le mauvais environnement.
Ce guide expliquera exactement pourquoi les charnières ne sont pas universelles, comment mesurer ce que vous avez et comment sélectionner le remplacement parfait pour garantir la sécurité et la longévité.
Lorsque nous demandons si les charnières sont universelles, nous parlons généralement de trois choses : la taille, la forme et le modèle de vis. Même si vous pourriez avoir de la chance et trouver une correspondance directe dans le commerce, les normes de fabrication variables au cours du siècle dernier signifient qu'il existe des milliers de combinaisons.
Les portes extérieures posent un défi spécifique par rapport aux portes intérieures. Ils sont plus lourds, plus épais et exposés aux éléments. Par conséquent, la quincaillerie utilisée pour les suspendre est plus robuste et varie considérablement selon l'âge du bâtiment et l'usage prévu (résidentiel vs commercial).
Voici les principaux facteurs qui empêchent l’interchangeabilité des charnières :
Dimensions des charnières (hauteur et largeur)
Rayon de coin (forme)
Épaisseur et poids des feuilles
Modèles de trous de vis
Fonctionnalités de sécurité
Examinons plus en détail ces catégories pour vous aider à identifier exactement ce dont vous avez besoin.
La différence la plus évidente entre les charnières est la taille physique. Les portes extérieures sont généralement plus grandes et plus lourdes que les portes intérieures, nécessitant des charnières plus grandes pour supporter la charge sans s'affaisser.
Pour la plupart des portes d'entrée résidentielles standard (1-3/4' d'épaisseur), la taille de charnière la plus courante est de 4 pouces . Cependant, les maisons plus anciennes ou les portes extérieures plus légères peuvent utiliser des charnières de 3,5 pouces , bien que cela soit moins courant pour les entrées.

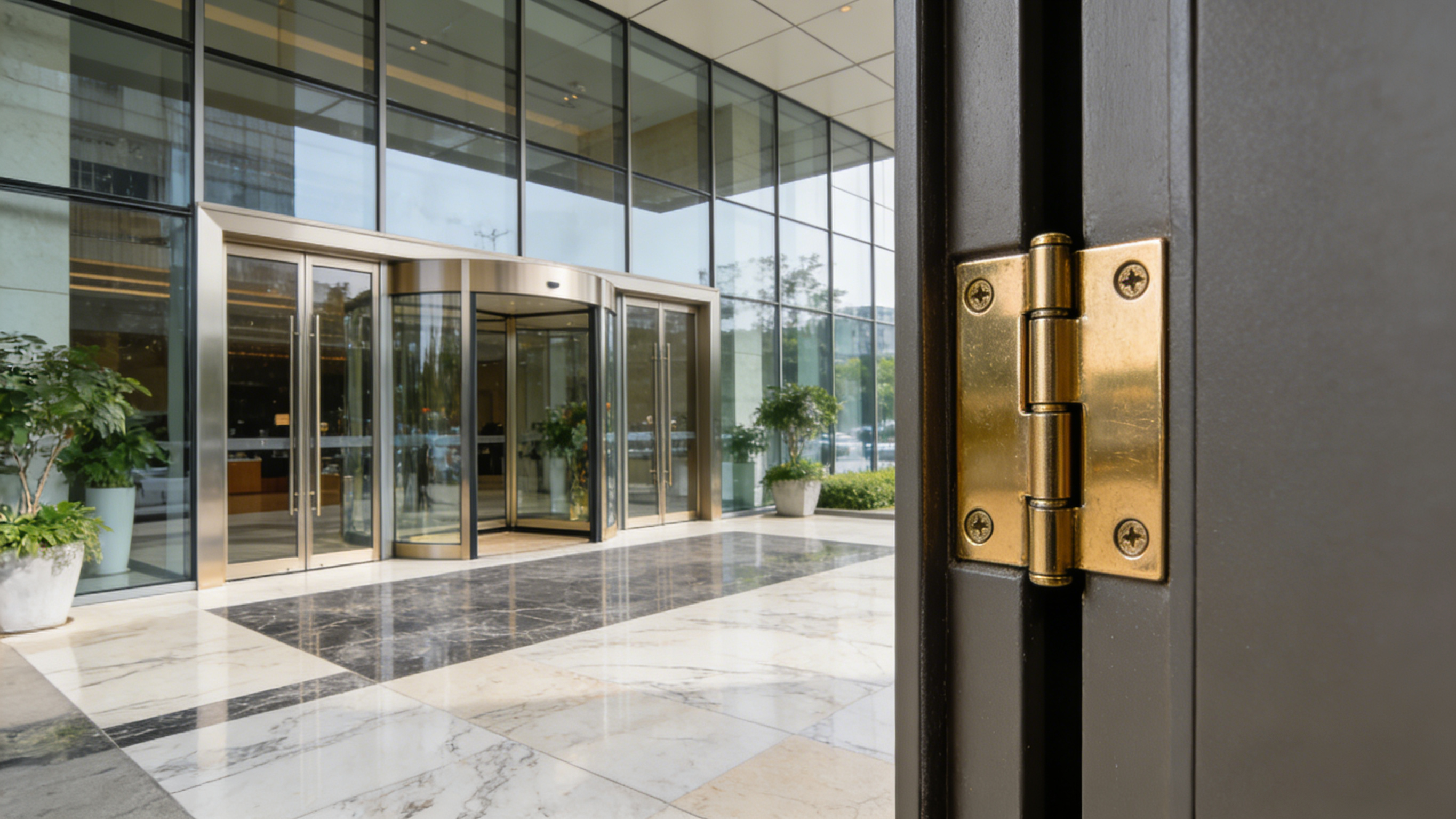

Lorsqu’il s’agit d’une charnière de porte de bâtiment commercial , la norme saute aux yeux. Les portes commerciales sont souvent confrontées à de nombreux abus et à un trafic intense. Par conséquent, vous verrez généralement des charnières de 4,5 pouces ou 5 pouces . Celles-ci sont conçues pour déplacer le poids des lourdes portes en acier ou en bois massif sur une plus grande surface.
L'installation d'une charnière résidentielle de 3,5 pouces sur une lourde porte de sécurité commerciale est une recette pour l'échec ; la charnière finira par se plier ou les vis se déchireront du cadre.
Si vous regardez la découpe (mortaise) sur le bord de votre porte où se trouve la charnière, vous remarquerez que les coins sont soit des angles droits vifs, soit des courbes arrondies. C'est l'une des raisons les plus courantes pour lesquelles les remplacements « universels » échouent aux tests d'ajustement.
Il existe trois styles principaux :
Coin carré : Les coins sont des angles vifs de 90 degrés. Il s'agit d'une norme pour les charnières de porte d'immeubles commerciaux et les maisons d'habitation plus anciennes où les mortaises ont été découpées à la main avec un ciseau.
Rayon de 1/4' : Une légère courbe au coin. Ceci est courant dans la construction résidentielle moderne.
Rayon de 5/8' : Une courbe beaucoup plus prononcée. Ceci est également courant dans les environnements résidentiels.
1
Conseil de pro : le test des pièces
Si vous n'êtes pas sûr du rayon dont vous disposez, sortez de la monnaie de votre poche.
Si une pièce de dix cents rentre parfaitement dans le coin, vous avez un rayon de 1/4'.
Si un quart s'insère parfaitement dans le coin, vous avez un rayon de 5/8'.
1
Les charnières extérieures doivent résister à deux forces que les charnières intérieures ne résistent pas : les intempéries et le poids extrême.
️✔ Charnière de porte CE – Test BS EN1935 200 000 cycles, résistance au feu EN1634 192 minutes/260 minutes, résistance à la corrosion EN1670 240 heures.
️✔ Charnière de porte UL – Répertoriée UL/cUL, UL 10C résistant au feu 3 heures, fichier n° R38013.
✔ Charnière de porte BHMA – ANSI/BHMA 156.1 et ANSI/BHMA 156.18.
✔ Charnière de porte ANSI – Test ANSI Grade 1 2 500 000 cycles, test ANSI Grade 2 1 500 000 cycles
✔ Charnière dissimulée CE - Test BS EN1935 200 000 cycles, résistance au feu EN1634 132 minutes, résistance à la corrosion EN1670 48 heures.
L'acier est le matériau le plus courant pour les charnières, mais il rouille. Pour les applications extérieures, les charnières en acier standard sont souvent plaquées (par exemple en laiton plaqué ou en nickel satiné). Cependant, si le placage se raye, la rouille s’installera.
Pour les zones côtières ou les bâtiments commerciaux, l'acier inoxydable (grade 304 ou 316) ou le laiton massif sont recommandés. D&D Hardware, par exemple, se spécialise dans la fabrication de charnières en acier inoxydable qui répondent à des normes internationales rigoureuses (CE, UL, ANSI) pour prévenir la corrosion tout en préservant l'intégrité structurelle.
C'est l'épaisseur de la plaque métallique elle-même. Si vous achetez une charnière de remplacement bon marché, le métal peut être plus fin que celui d'origine. Lorsque vous l'installez, la porte peut s'enfoncer trop profondément dans le cadre, ce qui la fera se coincer contre la garniture lorsque vous essayez de la fermer. A l’inverse, si la charnière est trop épaisse, la porte ne fermera pas complètement.
Application | Hauteur de charnière typique | Épaisseur typique des feuilles |
|---|---|---|
Intérieur Résidentiel | 3,5' | 0,085' - 0,097' |
Extérieur Résidentiel | 4.0' | 0,085' - 0,109' |
Commercial standard | 4,5' | 0,134' (poids standard) |
Commercial robuste | 4,5' - 5,0' | 0,180' - 0,190' (poids lourd) |
La distinction entre le matériel résidentiel et commercial est importante. Une charnière de porte de bâtiment commercial est conçue pour une utilisation « à haute fréquence ». Alors que la porte d’entrée d’une maison peut être ouverte 10 fois par jour, la porte d’un magasin peut être ouverte 500 fois par jour.
Pour gérer cela, les charnières commerciales utilisent souvent des roulements à billes.
Palier lisse : Standard pour le résidentiel. Les fûts métalliques frottent directement les uns contre les autres (ou contre une rondelle en plastique). Ils s'usent avec le temps, produisant de la « poussière noire » (graphite) et des grincements.
Roulement à billes : Indispensable pour les portes extérieures et commerciales. La charnière pivote sur des roulements en acier trempé lubrifiés à la graisse. Ils assurent un fonctionnement plus fluide et empêchent la porte de s'affaisser au fil des années d'utilisation intensive.
Si votre porte extérieure est en bois massif ou en métal, optez toujours pour des charnières à roulement à billes, même si les précédentes étaient à roulement lisse.
C’est la variable qui frustre le plus les propriétaires. Vous avez trouvé une charnière de 4 pouces avec un coin de rayon de 5/8' - une correspondance parfaite, apparemment. Mais lorsque vous allez l'installer, les trous de vis de la nouvelle charnière collent à mi-chemin sur les anciens trous de la porte.
Les fabricants utilisent différents modèles de trous (souvent appelés modèles « arc » ou « zigzag »). Il n’existe pas de norme universelle quant à l’emplacement des vis.
La solution :
Si vous ne trouvez pas de charnière avec une correspondance exacte des trous de vis, vous devrez remplir les anciens trous. Collez un tee de golf en bois ou une cheville dans l'ancien trou de vis, détachez-le à ras, poncez-le en douceur, puis percez de nouveaux trous pilotes pour votre nouvelle charnière. N'essayez pas d'incliner une vis dans un trou à moitié rempli ; cela désalignera la charnière.
Les portes extérieures s'ouvrent souvent vers l'extérieur, en particulier dans les bâtiments commerciaux ou les zones sujettes aux ouragans. Cela signifie que le corps de la charnière est exposé vers l’extérieur.
Si une charnière est « universelle » et bon marché, un cambrioleur peut simplement faire sortir la goupille de la charnière avec un tournevis et retirer la porte, contournant ainsi entièrement la serrure.
Pour les applications extérieures, vous devez rechercher des charnières NRP (Non-Removable Pin) . Ces charnières ont une vis de réglage insérée dans le barillet qui n'est accessible que lorsque la porte est ouverte. Si la porte est fermée, la goupille ne peut pas être retirée. Alternativement, des goujons de sécurité (une languette métallique sur un vantail qui s'insère dans un trou sur l'autre) empêchent la porte de glisser hors du cadre même si la goupille est coupée.
Pour résumer pourquoi vous ne pouvez pas vous procurer n'importe quelle charnière dans le commerce, examinez les différences ci-dessous :
Fonctionnalité | Charnière résidentielle | Charnière commerciale |
|---|---|---|
Taille commune | 3,5' ou 4,0' | 4,5' ou 5,0' |
Forme du coin | Souvent rayon (rond) | Souvent carré |
Type de roulement | Roulement simple ou à billes | Roulement à billes (standard) |
Matériau de base | Acier ou Laiton | Acier inoxydable, acier, bronze |
Attaches | Vis à bois | Vis à métaux (pour portes métalliques) |
Épaisseur | Mince (.085' - .097') | Épais (.134' - .190') |
Incendie | Rarement noté | Souvent certifié (UL/ANSI) |
Si vous envisagez de remplacer vos charnières, suivez ces étapes pour garantir un bon ajustement.
Mesurez la hauteur et la largeur : ouvrez la porte et mesurez la hauteur de la plaque de charnière.
Vérifiez les coins : utilisez le test des pièces de monnaie (Dime vs. Quarter) ou vérifiez les coins carrés.
Comptez les articulations : les charnières standard ont généralement 5 articulations (les sections imbriquées). Certaines charnières spécialisées en ont 3.
Vérifiez le modèle de vis : il est rare de trouver une correspondance parfaite, alors soyez prêt à boucher et à repercer des trous.
Améliorez la longueur des vis : lors de l'installation de charnières extérieures, remplacez au moins une vis par charnière par une vis longue (3 pouces) qui pénètre jusqu'au montant du mur. Cela empêche considérablement l'affaissement de la porte et améliore la sécurité contre les coups de pied.
1
Si vous avez affaire à un projet commercial, à des portes coupe-feu ou à des exigences architecturales uniques, les charnières « universelles » des magasins à grande surface ne suffiront pas. Vous avez besoin d'un matériel conforme à des codes de sécurité spécifiques (comme les normes EN 1935 ou ANSI/BHMA).
Des fabricants comme D&D Hardware se spécialisent dans ce niveau de précision. Avec plus de 17 ans d'expérience, ils proposent des charnières rigoureusement testées pour la sécurité incendie (UL 10C) et la durabilité. Que vous ayez besoin de charnières robustes en acier inoxydable pour un hôpital ou de quincaillerie résistante à la corrosion pour un hôtel en bord de mer, compter sur un fabricant certifié garantit que vos portes fonctionnent en toute sécurité et en douceur pendant des décennies.
Q : Puis-je remplacer une seule charnière sur ma porte ?
R : Ce n’est pas recommandé. Si vous mélangez d'anciennes charnières usées avec une nouvelle charnière rigide, l'axe de rotation peut différer légèrement, ce qui entraînera un blocage de la porte ou un poids trop important de la nouvelle charnière. Il est préférable de remplacer toutes les charnières d’une porte en même temps.
Q : Qu'est-ce qu'une charnière « sertie » ?
R : La plupart des charnières de porte standard sont serties, ce qui signifie que les vantaux métalliques sont légèrement décalés de sorte que lorsque la charnière se ferme, les vantaux reposent à plat les uns contre les autres avec un petit espace. Cela permet à la porte de se fermer sans se coincer. Les charnières « Flatback » ne sont pas serties et sont généralement utilisées pour les applications montées en surface, et non pour les portes standard.
Q : Comment puis-je savoir si j'ai besoin d'une charnière de qualité commerciale ?
R : Si la porte se trouve dans un lieu d'affaires, est exceptionnellement lourde (plus de 150 lb) ou est utilisée plus de 20 fois par jour, vous devriez opter pour une charnière à roulement à billes de qualité commerciale.
Q : Les charnières noires sont-elles acceptables pour une utilisation extérieure ?
R : Oui, le noir mat est une finition populaire. Cependant, assurez-vous que le matériau de base est de l’acier inoxydable ou de l’acier galvanisé s’il s’agit d’une porte extérieure. S’il s’agit simplement de peinture noire sur de l’acier ordinaire, il rouillera rapidement à l’extérieur.
Alors, les charnières de portes extérieures sont-elles universelles ? Absolument pas.
Du rayon des coins à l’épaisseur de l’acier, les variations sont trop vastes pour supposer une compatibilité. Bien que cela puisse sembler un casse-tête, ces variantes existent pour garantir que chaque porte spécifique, qu'il s'agisse de l'entrée principale d'un chalet ou de la sortie de secours d'un entrepôt, dispose du matériel exact dont elle a besoin pour fonctionner en toute sécurité.
En prenant le temps de mesurer votre quincaillerie existante et de comprendre la différence entre les exigences en matière de charnières de porte de bâtiments résidentiels et commerciaux , vous pouvez vous épargner les tracas des retours et la frustration d'une porte qui ne veut tout simplement pas se fermer.
Pour les projets nécessitant une durabilité garantie et une sécurité certifiée, regardez toujours au-delà du bac « universel » et faites appel à des spécialistes du matériel dédiés qui comprennent l'ingénierie derrière le métal.
