Si vous avez déjà essayé de remplacer une porte existante et que vous avez constaté que les nouvelles charnières ne s'alignent pas avec l'ancien cadre, vous connaissez la frustration. Cela ressemble à un simple échange : retirer l’ancienne porte et mettre la nouvelle en place, mais la réalité de la quincaillerie de porte est rarement aussi simple.
L’une des questions les plus fréquemment posées par les propriétaires, les entrepreneurs et les gestionnaires d’immeubles est la suivante : l’emplacement des charnières de porte extérieure est-il standard ? La réponse courte est non, pas entièrement. Bien qu'il existe des normes industrielles et des pratiques communes, « standard » est un terme vague dans le monde de la fabrication de portes. Différents fabricants, préférences régionales et types de portes (résidentielles ou commerciales) jouent tous un rôle dans l'emplacement de ces charnières.
Dans ce guide, nous explorerons pourquoi les emplacements des charnières varient, les différences entre les normes résidentielles et commerciales et comment mesurer correctement pour garantir un ajustement parfait pour votre prochain projet.
Il est facile de supposer que toutes les portes sont égales, mais le positionnement des charnières de porte extérieures peut varier considérablement selon le fabricant de la porte et le moment où elle a été fabriquée.
Il n’existe pas une seule loi applicable qui oblige chaque fabricant à placer les charnières exactement aux mêmes coordonnées. Au lieu de cela, les fabricants ont leurs propres modèles « standards ». Par exemple, une marque peut placer la charnière supérieure à 5 pouces du haut de la porte, tandis qu'une autre la place à 7 pouces vers le bas.
Plusieurs facteurs influencent ces variations :
Préférences du fabricant : chaque marque possède ses propres modèles et configurations de machines.
Hauteur de la porte : Une porte standard de 6'8' a un motif de charnière différent de celui d'une porte de 8'0' de hauteur.
Différences régionales : les fabricants de la côte Est et de la côte Ouest aux États-Unis utilisent parfois des espacements standard légèrement différents.
Matériau : Les portes en bois, en acier et en fibre de verre ont souvent des points de renforcement différents pour les charnières.
En raison de ce manque d'universalité, l'achat d'une porte « dalle » (juste la porte elle-même, sans le cadre) pour s'adapter à un montant existant nécessite souvent un usinage personnalisé ou des mesures minutieuses pour correspondre aux emplacements des charnières existantes.
La plus grande différence dans les normes de placement des charnières se produit entre les applications résidentielles et commerciales. Ces deux catégories fonctionnent selon des codes et des exigences d'utilisation différents, conduisant à des configurations matérielles distinctes.
Dans la construction résidentielle, la norme la plus courante pour une porte de 6'8' implique trois charnières. Bien que les mesures puissent varier, une disposition typique ressemble souvent à ceci :
Charnière supérieure : 5 à 7 pouces du haut de la porte.
Charnière inférieure : 9 à 11 pouces du bas de la porte.
Charnière centrale : centrée entre les charnières supérieure et inférieure.
Cependant, « typique » ne signifie pas garanti. Si vous remplacez la porte d'entrée d'une maison construite dans les années 1980, le modèle de charnière peut différer de celui que vous trouvez aujourd'hui dans une quincaillerie.

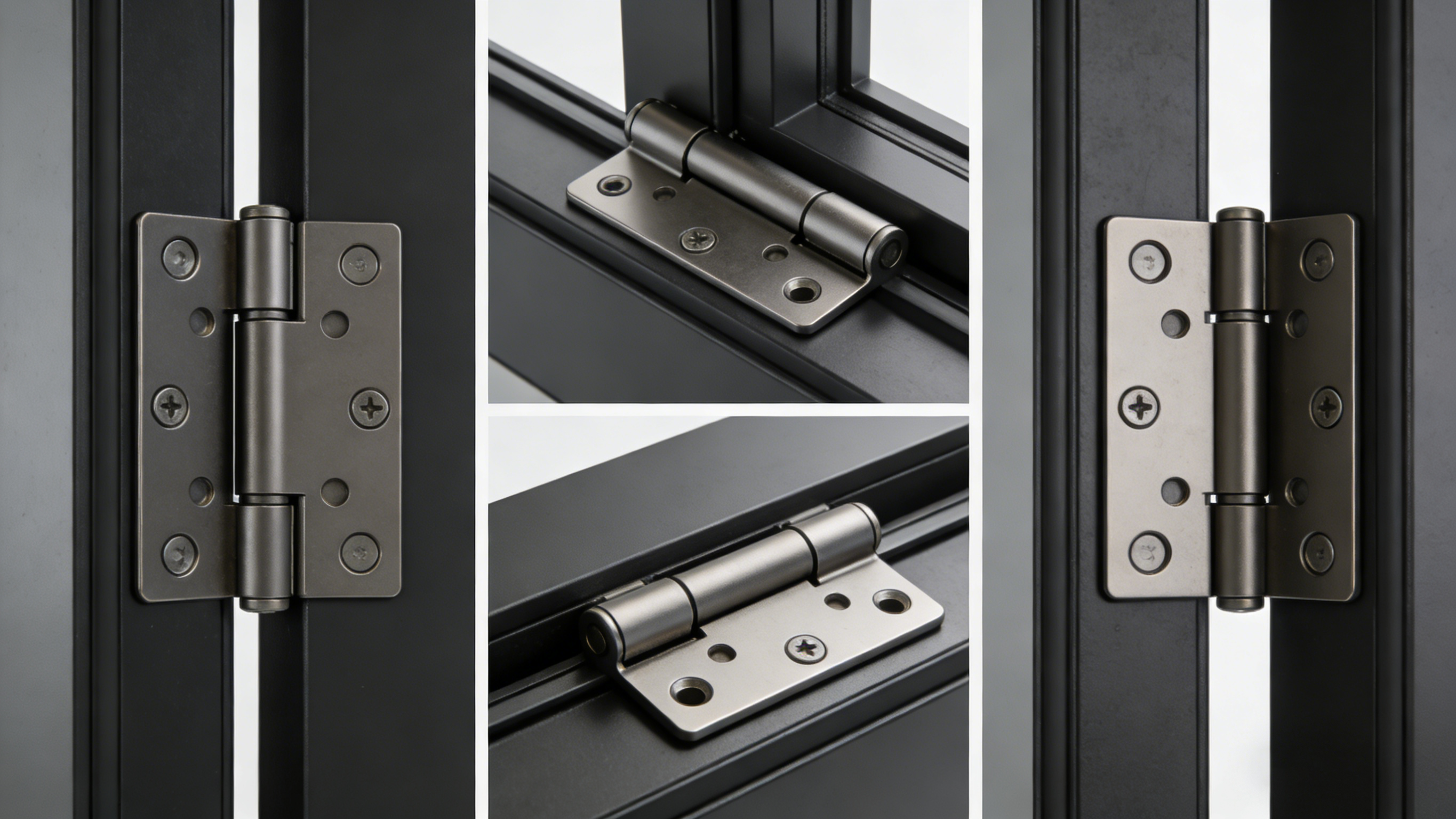

Pour une charnière de porte destinée aux applications dans les bâtiments commerciaux , la cohérence est plus critique en raison des codes de prévention des incendies stricts et d’une utilisation intensive. Les portes commerciales sont souvent en acier (métal creux) ou en bois massif et sont beaucoup plus lourdes que les portes résidentielles.
Les normes commerciales suivent souvent des modèles spécifiques définis par des organisations telles que le Steel Door Institute (SDI) ou des lignes directrices pour les portes coupe-feu.
Disposition commerciale commune des charnières (porte de 7'0') :
Charnière supérieure : 5 pouces du haut du linteau de la porte jusqu'au haut de la charnière.
Charnière inférieure : 10 pouces du plancher fini inférieur jusqu'au bas de la charnière.
Charnières intermédiaires : espacées également entre les charnières supérieure et inférieure.
Lors de l'achat de matériel pour ces projets, travaillez avec un fournisseur spécialisé comme D&D HARDWARE INDUSTRIAL Co.Ltd. garantit que vous obtenez des charnières évaluées pour le poids, la fréquence d'utilisation et la conformité à la sécurité incendie.
L'emplacement n'est pas la seule variable ; la taille physique et la forme des charnières de porte extérieure elles-mêmes peuvent varier.
Résidentiel : Généralement 3,5 pouces ou 4 pouces de hauteur.
Commercial : généralement 4,5 pouces ou 5 pouces de hauteur pour supporter des charges plus lourdes.
1
Les coins des vantaux de charnière sont également disponibles dans différents styles. Si vous achetez une charnière avec des coins carrés mais que votre porte est acheminée pour des coins arrondis, elle ne conviendra pas.
Style de coin | Description | Application commune |
|---|---|---|
Coin carré | Coins vifs à 90 degrés. | Portes commerciales ; portes résidentielles plus anciennes. |
Rayon 1/4' | Coins arrondis avec une courbe de rayon de 1/4 de pouce. | Commun dans les portes résidentielles modernes. |
Rayon 5/8' | Coins arrondis avec une courbe de rayon légèrement plus large de 5/8 pouces. | Commun dans les portes résidentielles. |
Puisque vous ne pouvez pas compter sur une norme universelle, la seule façon de garantir l’ajustement d’une porte de remplacement est de mesurer avec précision les emplacements des charnières existantes. Ceci est crucial si vous commandez une porte sur mesure ou si vous usinez une nouvelle dalle pour l'adapter à un ancien montant.
Guide de mesure étape par étape :
Utilisez un ruban à mesurer : accrochez votre ruban à mesurer au bord supérieur de la porte (pas au cadre).
Mesurez jusqu'au sommet de chaque charnière :
Mesurez du haut de la porte jusqu'au bord supérieur de la première charnière (la plus haute).
Mesurez du haut de la porte jusqu'au bord supérieur de la charnière centrale.
Mesurez du haut de la porte jusqu'au bord supérieur de la charnière inférieure.
Vérifiez la taille de la charnière : mesurez la hauteur et la largeur de la plaque de charnière elle-même.
Vérifiez le rayon des coins : déterminez si les coins sont carrés, avec un rayon de 1/4 ' ou un rayon de 5/8 '.
Si vous communiquez ces mesures à un fabricant, précisez toujours si vous mesurez vers le haut de la charnière ou vers le centre de la charnière, car cela peut prêter à confusion.
La sélection de la bonne charnière ne se limite pas à aligner les trous de vis. Les portes extérieures sont exposées aux éléments et aux risques de sécurité, ce qui signifie que la qualité du matériel est extrêmement importante.
Questions matérielles :
Acier inoxydable : La référence en matière de portes extérieures. Il résiste à la rouille et à la corrosion, ce qui le rend indispensable pour les zones côtières ou les climats humides. D&D HARDWARE INDUSTRIAL Co.Ltd. se spécialise dans les charnières en acier inoxydable qui répondent aux normes internationales telles que CE, UL, ANSI et BHMA.
Laiton : Offre un look classique et résiste à la corrosion mais est plus doux que l’acier.
Acier (plaqué) : solide mais sujet à la rouille si le placage (comme le nickel satiné ou le bronze huilé) est rayé ou usé.
Caractéristiques de sécurité :
Pour les portes extérieures qui s’ouvrent vers l’extérieur, la sécurité des charnières est vitale. Étant donné que l’axe de charnière est exposé à l’extérieur, les intrus pourraient théoriquement faire sortir l’axe et retirer la porte.
Charnières NRP (à goupille non amovible) : celles-ci ont une vis de réglage dans le barillet qui n'est accessible que lorsque la porte est ouverte, empêchant le retrait de la goupille.

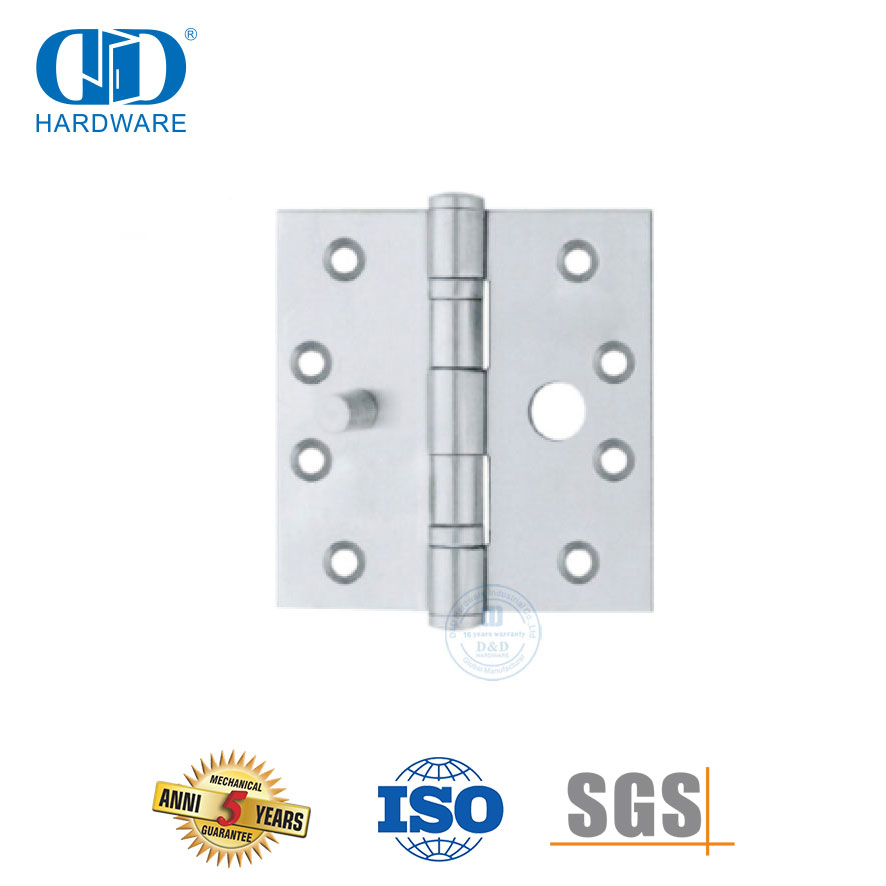

Goujons de sécurité : Un goujon sur un vantail se verrouille dans un trou sur l'autre vantail lorsque la porte est fermée, empêchant ainsi le retrait de la porte même si la goupille est coupée.
1
Pour vous donner une idée générale de ce à quoi vous attendre, voici un tableau de référence pour les emplacements courants des charnières. Remarque : Ce sont des exemples et ne doivent pas être utilisés à la place d’une mesure réelle.
Type de porte | Hauteur de porte | Emplacement de la charnière supérieure | Emplacement de la charnière inférieure | Charnière(s) intermédiaire(s) |
|---|---|---|---|---|
Résidentiel standard | 6'8' | 7' du haut | 11' du bas | Centré |
Commercial standard | 7'0' | 5' du haut | 10' du bas | Également espacés |
Porte de 8 pieds | 8'0' | 5' du haut | 10' du bas | Deux charnières intermédiaires, équidistantes |
️✔ Charnière de porte CE – Test BS EN1935 200 000 cycles, résistance au feu EN1634 192 minutes/260 minutes, résistance à la corrosion EN1670 240 heures.
️✔ Charnière de porte UL – Répertoriée UL/cUL, UL 10C résistant au feu 3 heures, fichier n° R38013.
✔ Charnière de porte BHMA – ANSI/BHMA 156.1 et ANSI/BHMA 156.18.
✔ Charnière de porte ANSI – Test ANSI Grade 1 2 500 000 cycles, test ANSI Grade 2 1 500 000 cycles
✔ Charnière dissimulée CE - Test BS EN1935 200 000 cycles, résistance au feu EN1634 132 minutes, résistance à la corrosion EN1670 48 heures.
Alors que l’industrie de la construction s’efforce d’être cohérente, les charnières de portes extérieures ne suivent pas une norme universelle unique et incassable. Les variations dans les modèles des fabricants, les pratiques régionales et les codes du bâtiment signifient que les hypothèses peuvent conduire à des erreurs coûteuses.
Que vous rénoviez une maison historique ou que vous spécifiiez du matériel pour un nouveau complexe de bureaux, une mesure précise est votre meilleur outil. Vérifiez toujours le motif des charnières sur le cadre existant avant de commander une nouvelle dalle de porte.
Pour les projets exigeant une durabilité élevée et le respect de codes de sécurité stricts, un partenariat avec un fabricant de confiance est essentiel. D&D HARDWARE INDUSTRIAL Co.Ltd. propose une gamme complète de matériel certifié, notamment des charnières homologuées ANSI, UL et CE, conçu pour répondre aux exigences rigoureuses des projets commerciaux et résidentiels. En choisissant la bonne quincaillerie et en mesurant deux fois, vous vous assurez que vos portes extérieures restent sécurisées, fonctionnelles et parfaitement alignées pour les années à venir.
