Charnière de porte dissimulée réglable de 120 kg EN1935 pour porte en métal coupe-feu-DDCH008-G120

Partager sur:

Charnière de porte dissimulée réglable de 120 kg EN1935 pour porte en métal coupe-feu-DDCH008-G120

Si vos spécifications nécessitent une charnière de porte dissimulée pour porte métallique résistante au feu pendant 132 minutes, éprouvée en cycle 200 000 fois et testée contre la corrosion pendant 48 heures, la charnière argentée réglable DDCH008-G120 de 120 kg offre une résistance cachée pour les portes en acier et en aluminium sans compromettre l'esthétique moderne.

Modèle:
DDCH008
Marque de produit:
D&D Hardware
Attestation:

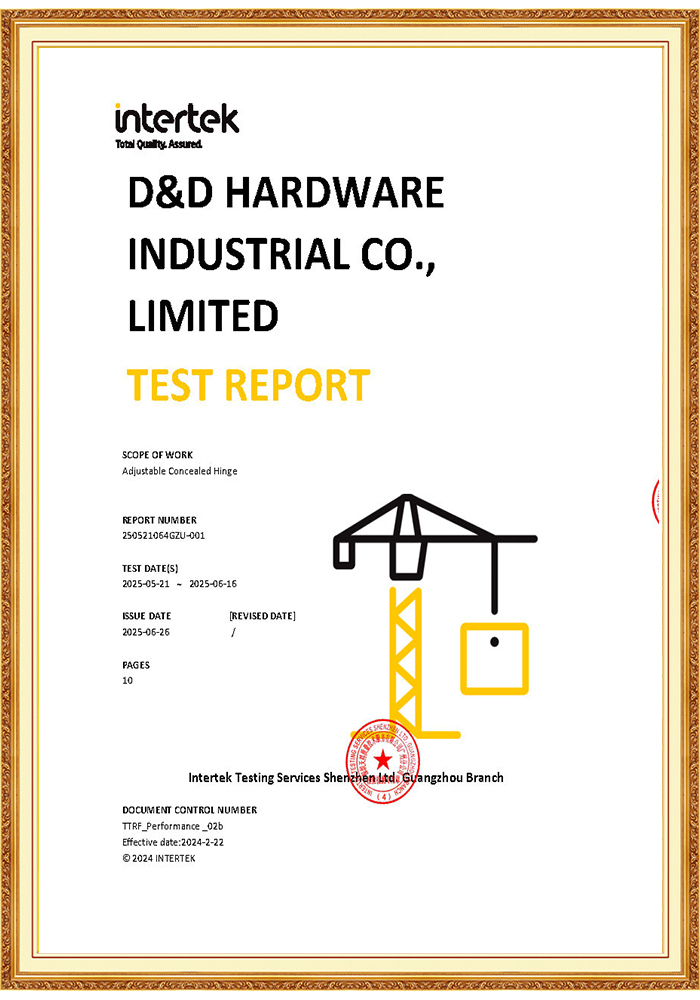

Test BS EN1935 200 000 cycles, résistance au feu EN1634 132 minutes, résistance à la corrosion EN1670 48 heures
Matériel:
Corps en alliage de zinc, bande de connexion en aluminium
Couleur:
argent
Application:
Porte en bois, porte en métal

État de disponibilité:

Quantité:



enquête Ajouter au panier

G120-5LOGO

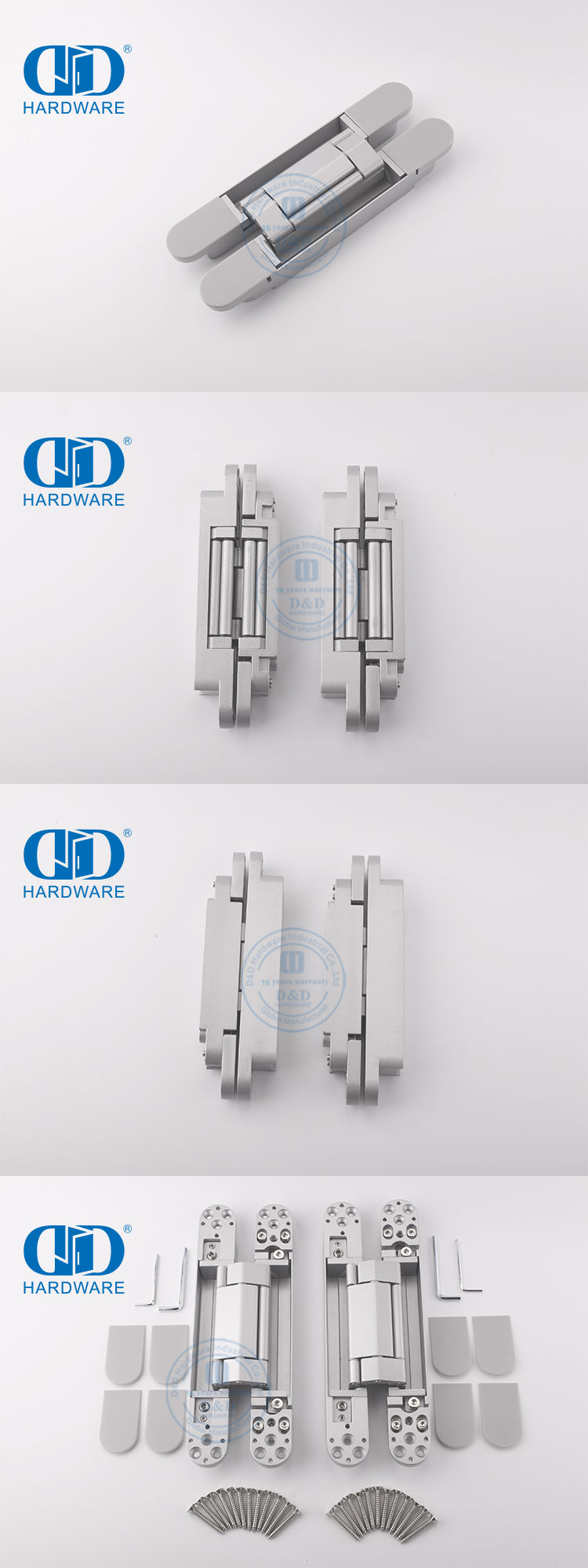

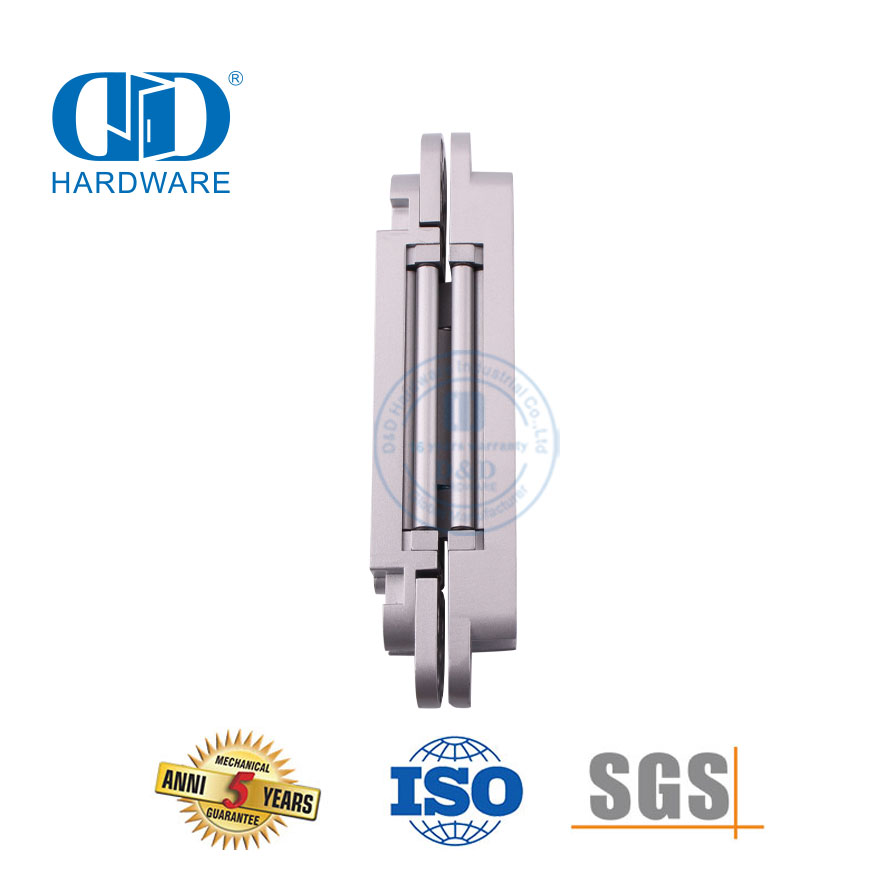

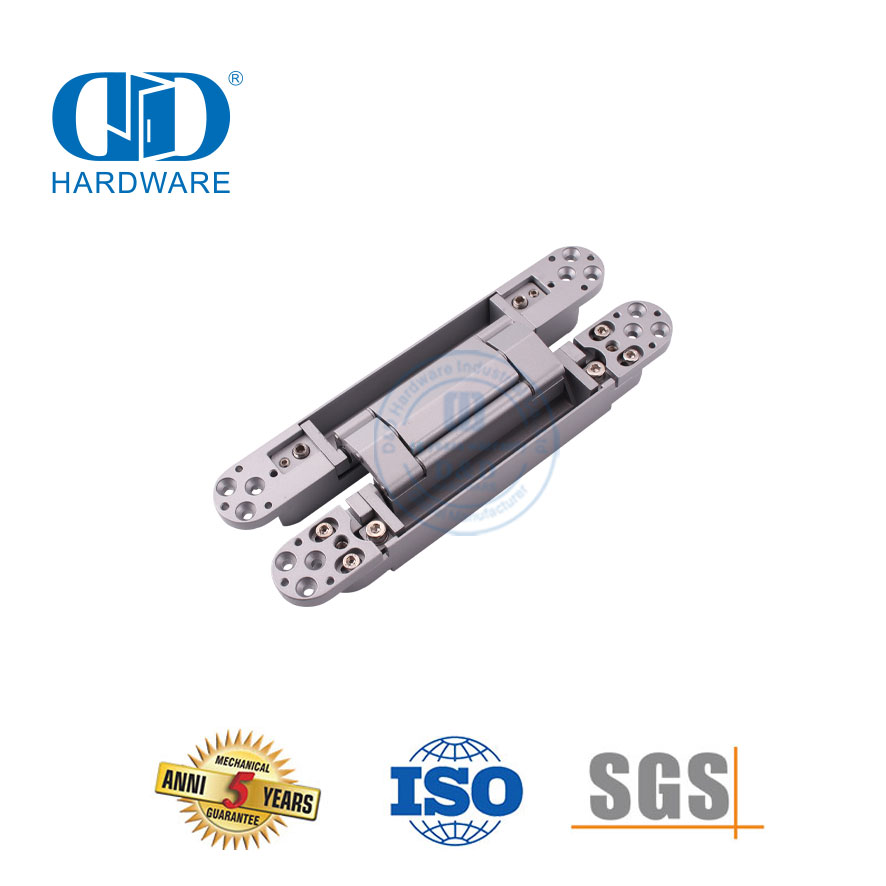

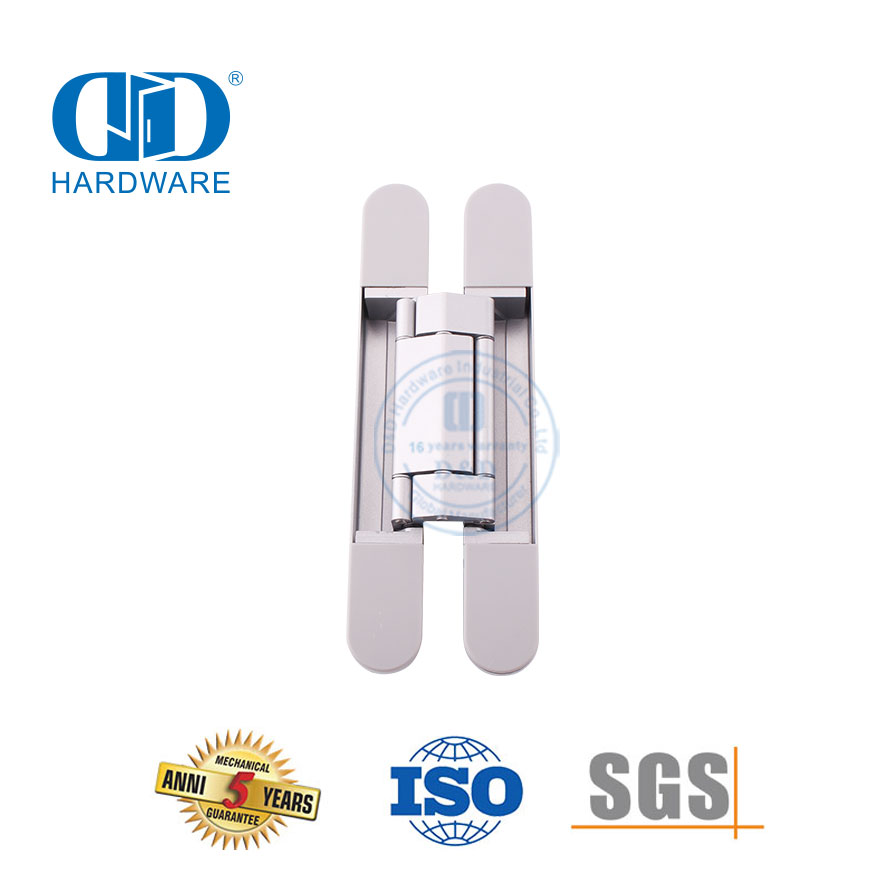

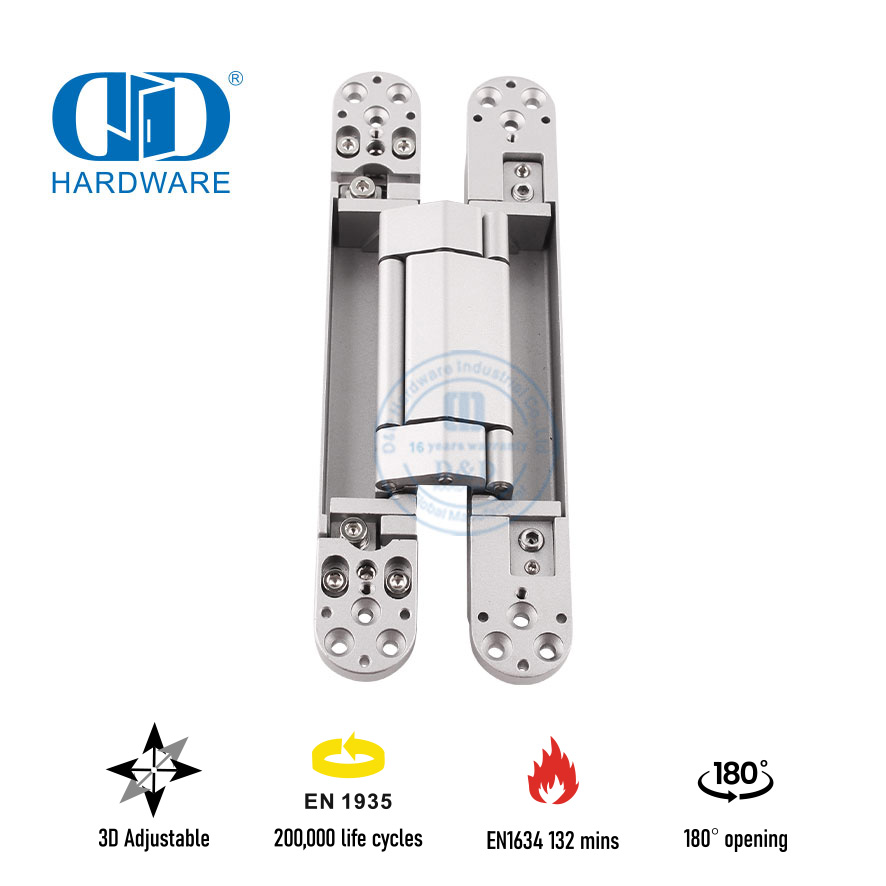

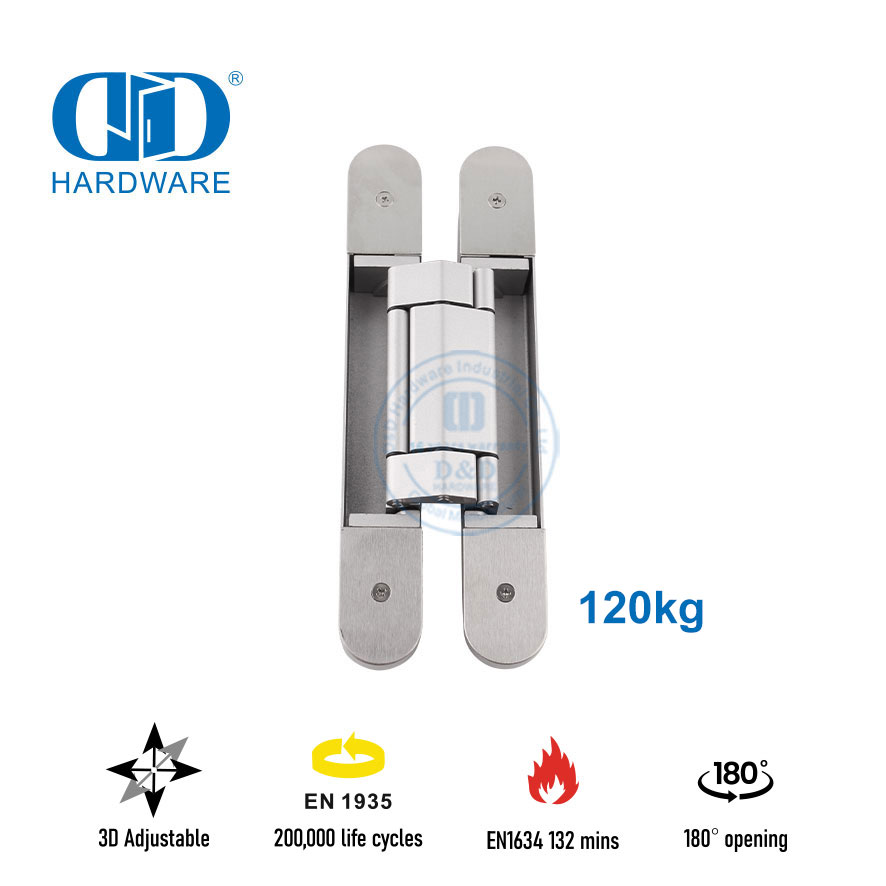

Lorsque vous avez besoin d'une charnière de porte dissimulée pour des ensembles de portes métalliques qui doivent disparaître dans des cadres en acier minces tout en supportant 120 kg sans affaissement, la charnière à finition argentée DDCH008-G120 est l'arme secrète du prescripteur. Construite en alliage de zinc à haute résistance avec une bande de connexion en aluminium légère, cette charnière de poche de 34 × 246 mm réussit le test de fatigue de 200 000 cycles BS EN1935, atteint le classement au feu EN1634 de 132 minutes et survit aux brouillards salins EN1670 de 48 heures - parfaite pour les portes architecturales en acier dans les hôtels, les hôpitaux, les centres de données et les appartements haut de gamme.

Pourquoi les experts en portes métalliques choisissent notre charnière de porte dissimulée pour porte métallique

Capacité de 120 kg par vantail – une paire supporte en toute sécurité des portes en acier isolées de 240 kg, éliminant ainsi les chutes à mi-portée qui fissurent les joints intumescents.
Certification BS EN1935 de 200 000 cycles – l'endurance de classe 14 assure la fluidité du trafic d'entrée pendant des décennies, réduisant ainsi les coûts de remplacement dans les bâtiments commerciaux très fréquentés.
Classement au feu EN1634 de 132 minutes – la charnière maintient l'alignement de la porte pendant l'exposition du four, aidant ainsi l'ensemble de la porte à atteindre la classification EI2 pour la conformité au document B approuvé par le Royaume-Uni/UE.
Résistance à la corrosion de niveau 4 EN1670 – Un brouillard salin neutre de 48 heures signifie aucune rouille blanche sur les gratte-ciel côtiers ou les piscines intérieures humides.
Micro-ajustement 3D sans outil – ±3 mm de côté, ±2 mm de hauteur, ±1 mm de compression après installation ; Ajustez les espaces révélés sans retirer la porte ni endommager les cadres à revêtement en poudre.
Largeur ultra fine de 34 mm – s'insère dans les rebords de porte métalliques standard de 40 mm et les cadres en acier de 50 mm, offrant aux fabricants une solution dissimulée sans élargir les montants.
Surface anodisée argent satiné – assortie aux poignées en acier inoxydable brossé et aux vitrages en aluminium, créant un flux visuel fluide sur les façades mixtes.

Charnière de porte dissimulée pour les points chauds d'application de portes métalliques

Portes d'entrée d'appartement en acier coupe-feu 60-120 kg
Salles de radiographie d'hôpital avec vantaux plombés de 100 kg
Portes métalliques insonorisées pour chambres d'hôtel
Portes de sécurité de centre de données de ferme de serveurs nécessitant des charnières inviolables cachées
Tours de bureaux côtières avec systèmes de portes en aluminium thermolaqué
Bibliothèques cachées ou portes à panneaux muraux fabriquées à partir de sections métalliques creuses
Couloirs de services d'arrière-boutique de vente au détail de luxe où l'esthétique compte

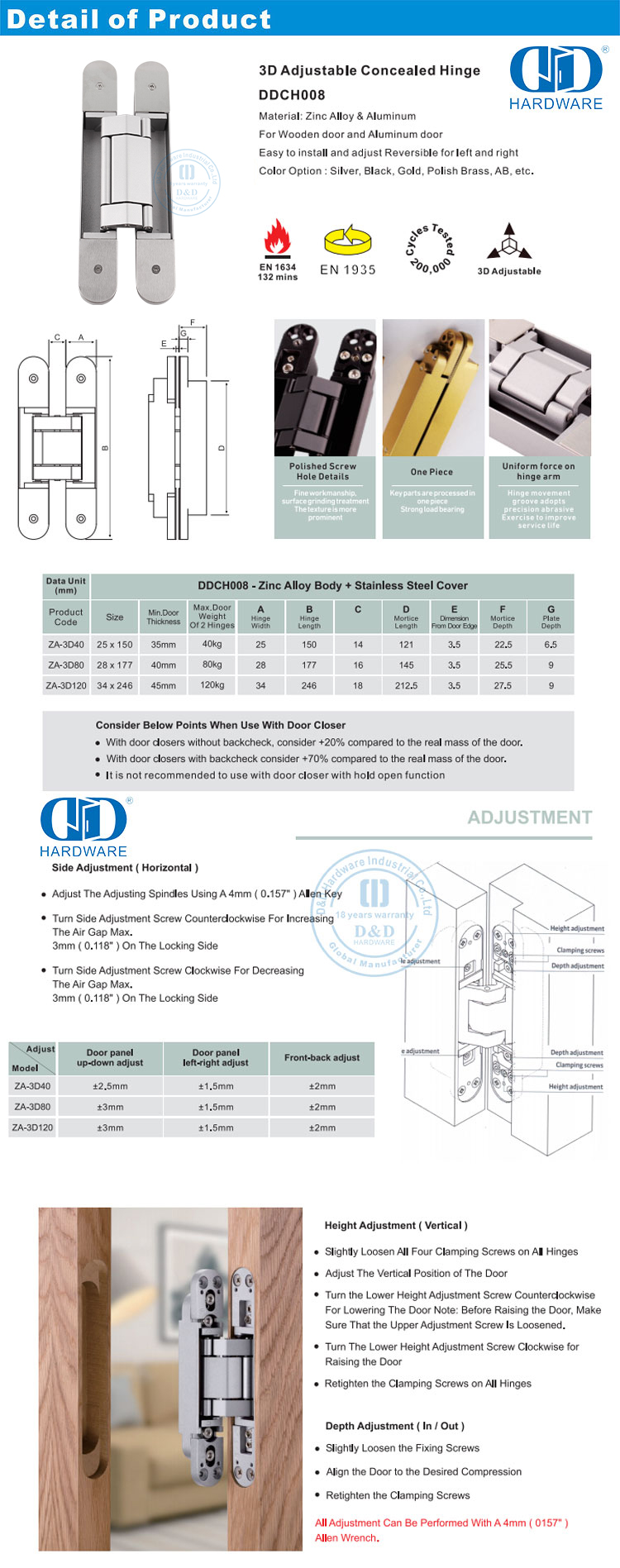

Données techniques – DDCH008-G120

Corps : Alliage de zinc moulé sous haute pression ZA-12 pour une résistance supérieure du filetage
Bande de connexion : aluminium extrudé 6063-T5, anodisé argent 25 μm

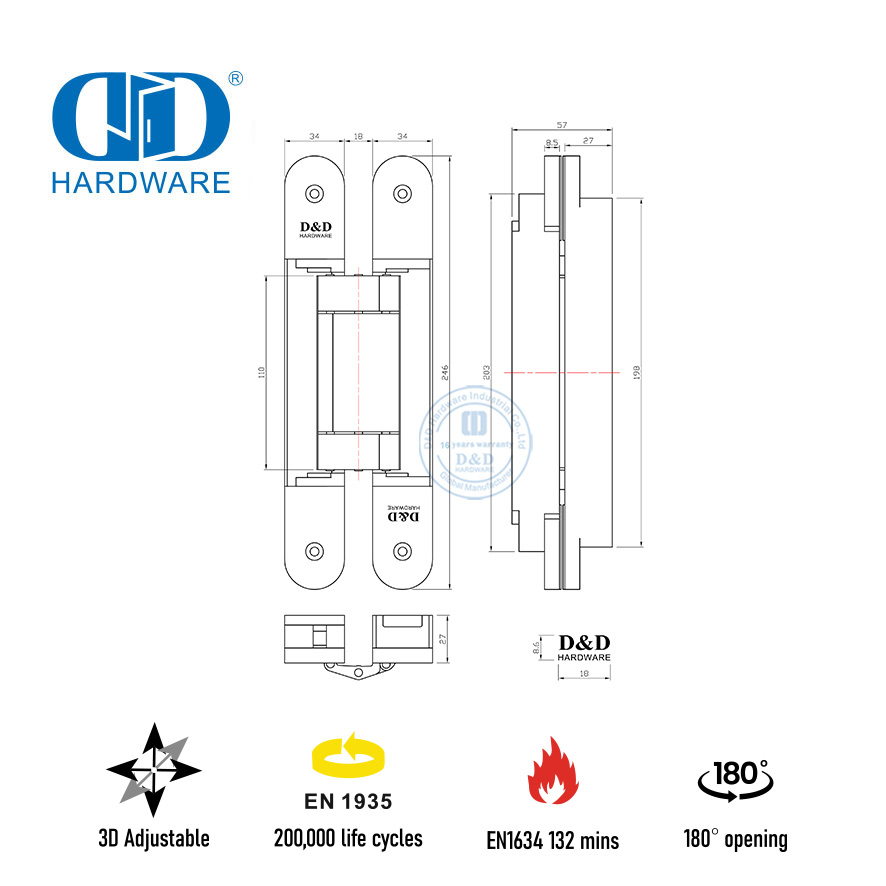

Dimensions totales : 34 mm (L) × 246 mm (L) × 26 mm (P) profil de poche
Centres de vis : 210 mm / 18 mm, inserts filetés M5
Plage de réglage : Côté ±3 mm, Hauteur ±2 mm, Compression ±1 mm via clé hexagonale
Porte maximale poids : 120 kg par charnière (2 charnières = 240 kg, 3 charnières = 360 kg)
Largeur maximale de la porte : 1 100 mm
Épaisseur de porte recommandée : 40 à 60 mm en métal, 44 à 80 mm en bois composite

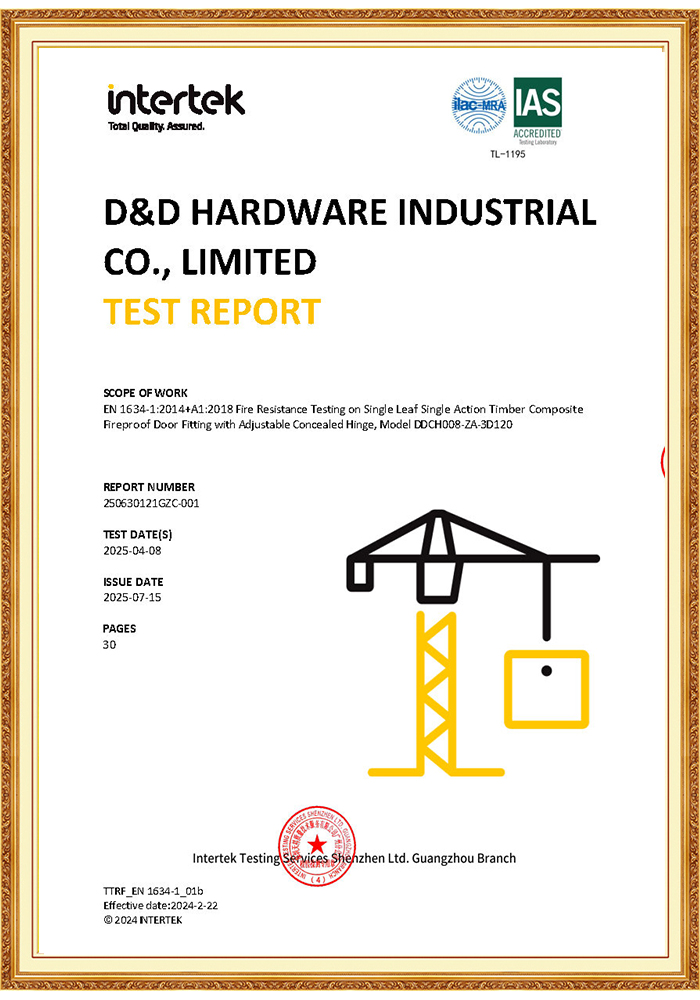

Performance au feu : 132 min d'intégrité et d'isolation sur une porte métallique coupe-feu de 64 mm
Test de cycle : BS EN1935 classe 14, 200 000 cycles, zéro usure > 1 mm
Test de corrosion : EN1670 grade 4, brouillard salin 48 h, pas de rouille rouge < 5 % de surface
Normes : Marqué CE & UKCA, Déclaration de Performance (DoP) téléchargeable
Fixations : Fournies avec vis à tête cylindrique en inox A2, empreinte Torx T25, longueur 50 mm pour ancrage cadre métallique.

Bord d'installation pour les fabricants

La charnière de porte dissimulée DDCH008-G120 pour porte métallique utilise une seule mortaise de 246 mm × 16 mm sur la porte et le cadre : aucune plaque de renfort secondaire n'est nécessaire dans les profilés en acier de 1,5 mm. Les filetages M5 pré-localisés acceptent les vis européennes standard, permettant aux centres de poinçonnage CNC de préparer les deux composants en un seul passage. Étant donné que les vis de réglage font face au côté pièce, les équipes de chantier peuvent corriger la dérive de tassement une fois les architraves installées, évitant ainsi des rappels coûteux.
