ANSI 156.1, l'American National Standard Institute (ANSI)
Article | ANSI 156.1 |
Cycle-test | 1ère année : 2 500 000 |
Niveau 2 : 1 500 000 | |
3e année : 350 000 | |
Essai d'incendie | Réussir le test d'incendie UL 10 C pendant 3 heures |
Anticorrosion | Test au brouillard salin 200 heures |
Cette norme précise les exigences relatives aux abouts et aux charnières.Sont inclus les tests de cycle, les tests d'usure latérale et verticale, les tests de frottement, les tests de résistance, les tests de finition ainsi que les exigences en matière de matériaux et de dimensions.
Exigences ANSI/BHMAA 156.1 | ||
Cycle-test | 1re année： | Roulements à billes robustes à 4 roulements |
2e année： | Roulements à billes à usage standard 2 | |
3e année： | Palier lisse | |
Fcolère Test | Réussir le test d'incendie UL 10C pendant 3 heures | |
Les tests décrits dans cette norme sont effectués dans un environnement de laboratoire contrôlé.Les résultats peuvent varier en raison des différences d’installation, de maintenance et des conditions environnementales.
Détection de la taille des charnières
Hauteur de la charnière (+0/-0,015 pouces (+0/-0,4 mm)) | Épaisseur de la charnière (土0,005 pouces (土0,83 mm)) | Épaisseur de la charnière (土0,005 pouces (土0,83 mm)) |
'UN' À toute épreuve | ||
4 1/2' (114mm) | 0,180'(4,6 mm) | 8 |
5' (127 mm) | 0,190'(4,8 mm) | 8 |
6' (152mm) | 0,203'(5,2 mm) | 10 |
8' (203mm) | 0,203'(5,2 mm) | 14min. |
'B' Service standard | ||
3 1/2' (89 mm) | 0,123'(3,1 mm) | 6 |
4' (102 mm) | 0,130'(3,3 mm) | 8 |
4 1/2' (114mm) | 0,134'(3,4 mm) | 8 |
5' (127mm) | 0,146'(3,7 mm) | 8 |
6' (152mm) | 0,160'(4,1 mm) | 10 |
Détection du poids de la porte
Hauteur de la charnière | 1re et 2e année Poids de la porte | 3e et 4e année Poids de la porte |
3' (76mm) | 40 livres (18 kg) | |
3 1/2'(89mm) | 100 livres (45 kg) | 45 livres (20 kg) |
4' (102 mm) | 125 livres (57 kg) | 60 livres (27 kg) |
4 1/2' (114mm) | 150 livres (68 kg) | 75 livres (34 kg) |
5' (127 mm) | 175 livres (79 kg) | 100 livres (45 kg) |
6' (152mm) | 230 livres (104 kg) | 125 livres (57 kg) |
8' (203 mm) | 300 livres (135 kg) |
1.La portée
1.1 Cette norme précise les critères relatifs aux charnières légères, de poids standard, de poids lourd et de retenue.Sont inclus les tests de cycle, les tests d'usure latérale et verticale, les tests de frottement, les tests de résistance, les tests de finition ainsi que les exigences en matière de matériaux et de dimensions.
1.2Les tests décrits dans cette norme sont effectués en laboratoire.Les résultats peuvent varier en raison des différences d’installation, de maintenance et des conditions environnementales.
1.3 Reportez-vous à la norme NFPA 80-2010 pour les portes et fenêtres coupe-feu pour obtenir des informations concernant les exigences en matière de charnières pour les portes coupe-feu.

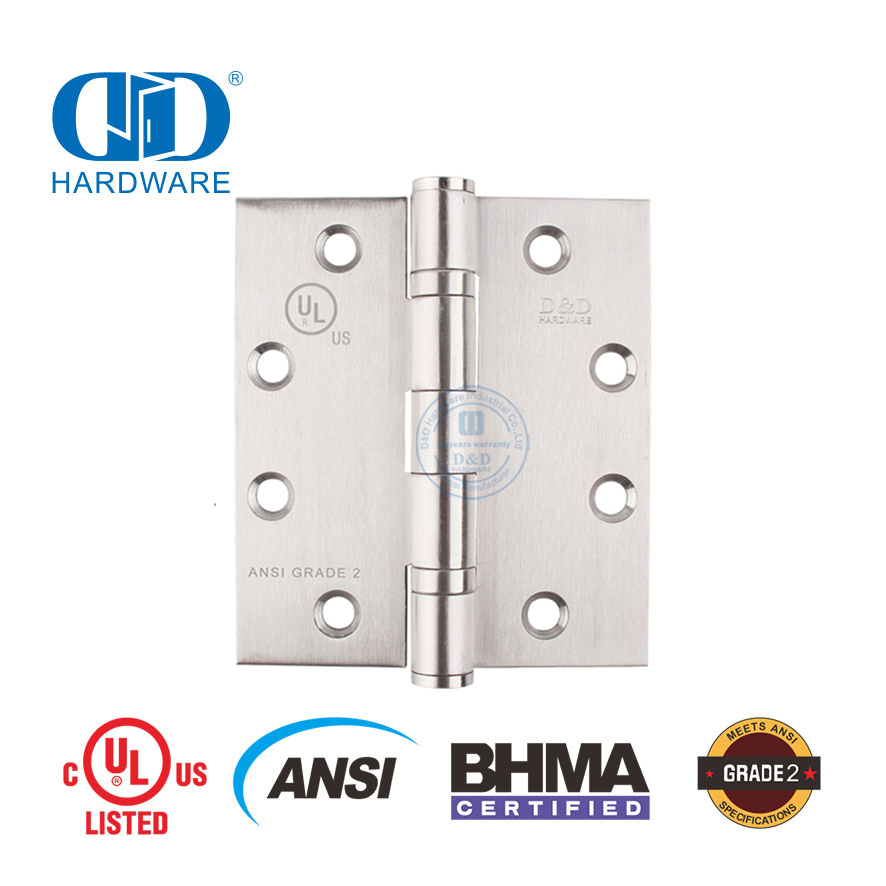

Les charnières sont fabriquées conformément à la norme ANSI/BHMA A156.1

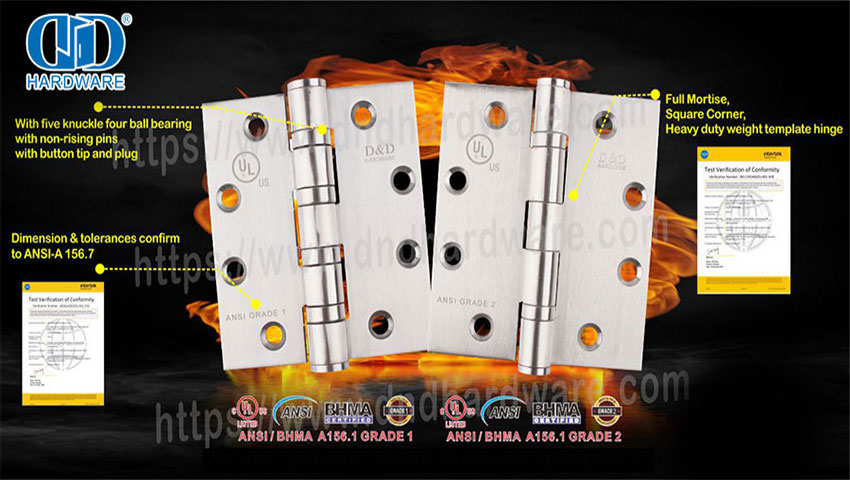

●Toutes les charnières ont cinq articulations, quatre roulements à billes, des broches non montantes et des pointes et bouchons de bouton.
●Toutes les charnières sont équipées d'un gabarit d'emplacement de trou de vis qui peut être utilisé sur les portes et cadres en bois et en métal creux.
●Les axes utilisés dans les charnières qui ne sont pas en métaux ferreux sont en acier inoxydable.
●Un trou est situé dans la pointe inférieure pour un retrait sans effort de la goupille.
Les dimensions et tolérances sont conformes à la norme ANSI-A 156.7.
● Charnière modèle, mortaise complète, coin carré, poids lourd.
●Équipé de vis SS.
D&D Hardware, fournisseur de quincaillerie de porte professionnelle, propose aux distributeurs et aux fabricants des produits de quincaillerie haut de gamme reconnus pour leur haute qualité et leur durabilité.Notre gamme de produits, tels que les serrures de porte, les charnières de porte, les barres anti-panique, les cylindres de porte, les poignées de porte, les ferme-portes, etc., ont passé avec succès les tests ANSI/UL et CE EN.
D&D HARDWARE améliore constamment la technologie de traitement, met à niveau les équipements de traitement et offre aux clients une plus large gamme de produits avec des rapports de performances et de coûts élevés.
Si vous désirez des informations supplémentaires concernant nos produits, veuillez cliquer ici.
